مكوّنات الكابل الكهربائي
هذه نظرة عامة على مكوّنات الكابل الكهربائي وأهميته في توصيل الطاقة بشكل فعّال وآمن، حيث يلعب دورًا حيويًا في أنظمة الكهرباء الحديثة.
الكيبل الكهربائي يتكون من عدة مكوّنات رئيسية تعمل معًا لضمان توصيل الطاقة بفعالية.

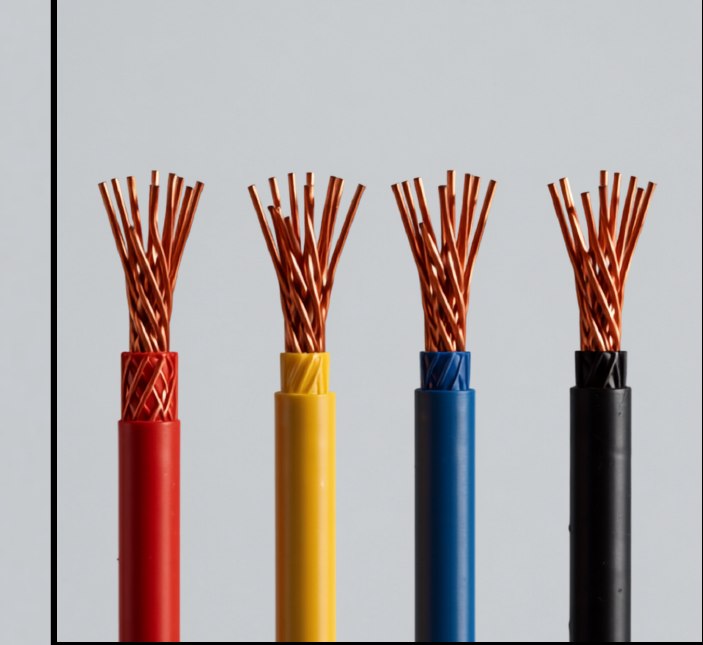

العوازل الملونة تحمي الأسلاك وتساعد في تصنيفها حسب الاستخدام، مما يسهل عملية التركيب والتعرف.

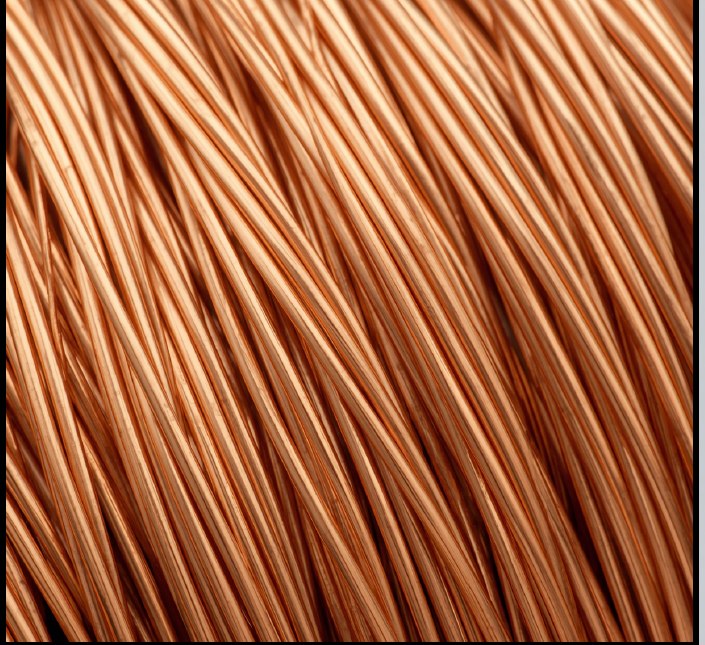

تتضمن هذه المكوّنات الأسلاك النحاسية التي توفر التوصيل الكهربائي الضروري لنقل الطاقة.
اكتشف المزيد حول الكيبلات الكهربائية
كابل قوى 4 قلوب لتوزيع الطاقة: موصل نحاسي مطاوع (مصمت حسب الفئة 1 أو مجدول حسب الفئة 2 من IEC-60228) بعزل XLPE مصبوب وغطاء PVC داخلي وغلاف PVC خارجي من نوع ST-2، مطابق لـ IEC 60502-1 ويجتاز اختبارات مقاومة اللهب IEC 60332-1 وIEC 60332-3 فئة C. يُستخدم داخليًا وخارجيًا وتحت الأرض في محطات الطاقة والتحويل وأنظمة التوزيع والمنشآت الصناعية والتجارية.
النوع
كابل 4 قلوب معزول XLPE ومغلف PVC — 0.6/1 كيلوفولت
المعايير المرجعية
IEC 60502-1 — اختبار مقاومة اللهب IEC 60332-1 وIEC 60332-3 فئة C
الموصل
نحاس مطاوع، مصمت (فئة 1) أو مجدول (فئة 2) حسب IEC-60228
العزل
XLPE مصبوب صلب حسب IEC-60502-1
الغطاء الداخلي
PVC مبثوق متوافق مع درجة حرارة تشغيل الموصل

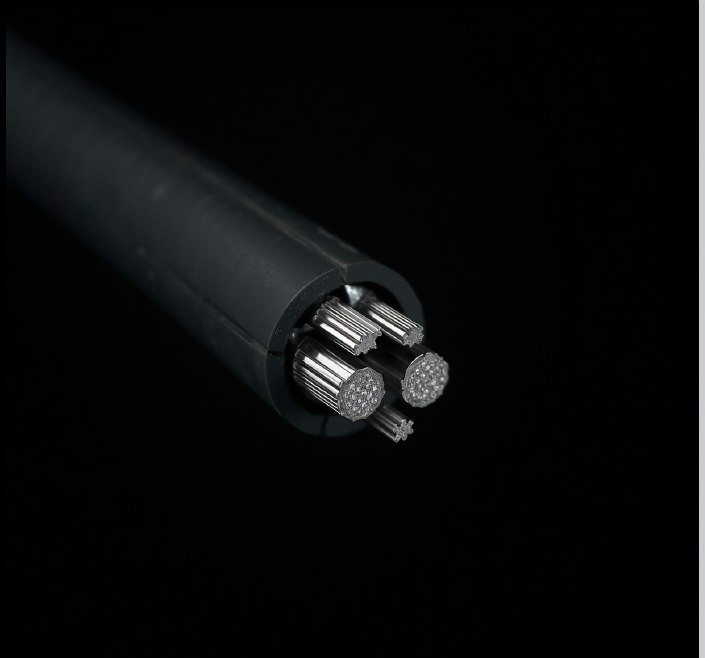

الغلاف الخارجي
PVC نوع ST-2 حسب IEC-60502-1
ألوان القلوب
قلب واحد: أسود · 2 قلوب: أحمر وأسود · 3 قلوب: أحمر وأصفر وأزرق · 4 قلوب: أحمر وأصفر وأزرق وأسود · 5 قلوب فأكثر: أسود بترقيم مطبوع
التطبيقات
داخلي وخارجي وتحت الأرض — مجاري الكابلات والمواسير، محطات الطاقة والتحويل، أنظمة التوزيع المحلية، المنشآت الصناعية والتجارية
| المقطع الاسمي (مم²) | عدد الأسلاك في الموصل | سماكة العزل (مم) | سماكة الغلاف (مم) | القطر الكلي (مم) | الوزن (كغ/كم) | المقاومة القصوى (أوم/كم) |
|---|---|---|---|---|---|---|
| 4×10 | 7 | 0.7 | 1.8 | 20 | 700 | 1.83 |
| 4×16 | 7 | 0.7 | 1.8 | 22 | 975 | 1.15 |
| 4×25 | 7 | 0.9 | 1.8 | 26 | 1450 | 0.727 |
| 4×35 | 7 | 0.9 | 1.8 | 29 | 1800 | 0.524 |
